PS70液壓盤剎總成

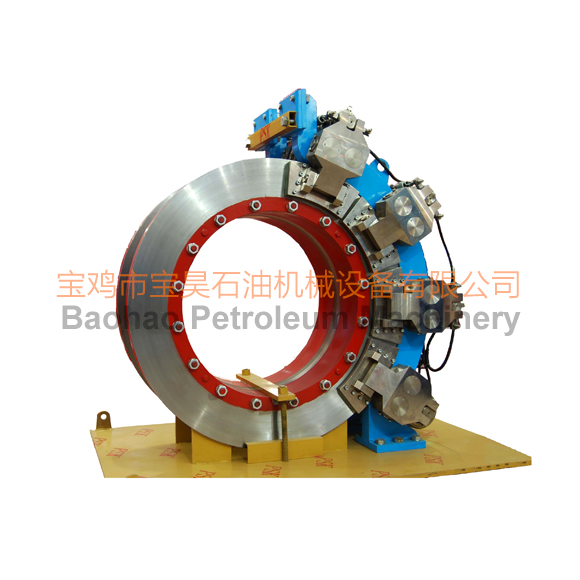

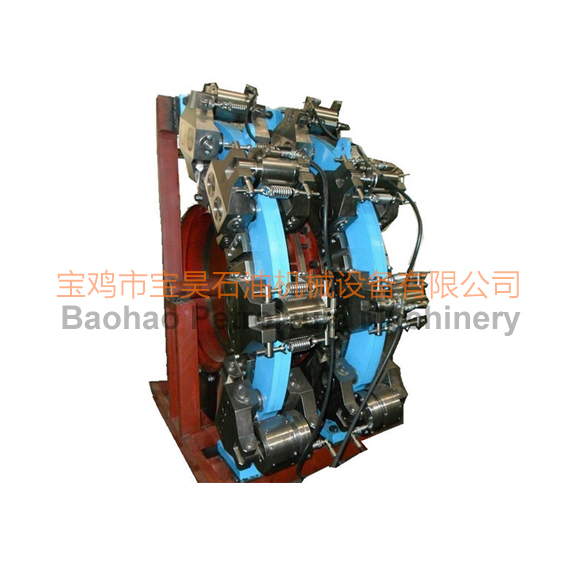

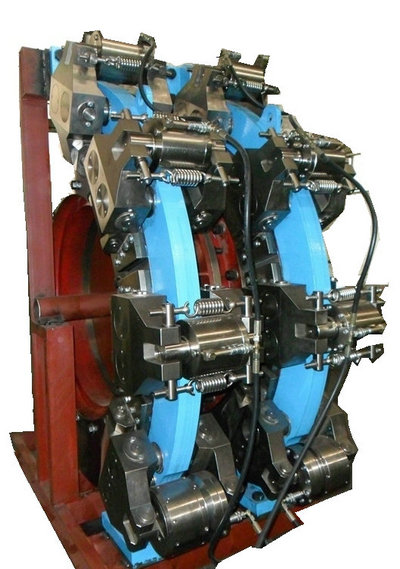

PS70 液壓盤剎總成

PS系列液壓盤式剎車裝置為機、電、液一體化產品，它是絞車的重要部件。PS系列液壓盤式剎車裝置由三部分組成： 制動執行機構、液壓站及操作臺。它們之間用液壓管線連接。液壓站是動力源，為執行機構提供必需的液壓動力；操作臺是執行機構的控制中心；執行機構是剎車制動的執行部分，它由剎車鉗、鉗架、剎車盤三部分組成，其中剎車鉗又分為常開式工作鉗和常閉式安全鉗兩種型式，剎車盤分為風冷盤、水冷盤和實心盤三種。

裝置具有以下四種功能：1、工作制動； 2、緊急制動；3、駐車制；4、過卷/防碰保護。

液壓盤式剎車裝置主要由：制動執行機構、液壓站和操作臺三部分組成。

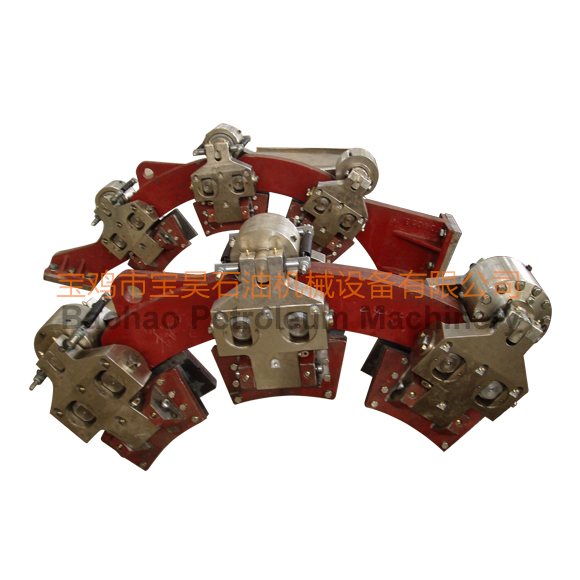

制動執行機構主要包括：工作鉗、安全鉗、剎車盤和鉗架四部分。

工作鉗主要由：剎車塊、鉗體、銷軸、杠桿、支桿、半圓擋圈、銷軸Ⅱ、油缸端蓋、缸體、拉簧、后端蓋、銷軸Ⅲ、調節螺母、活塞桿組成。

安全鉗主要由：剎車塊、鉗體、銷軸、杠桿、支桿、半圓擋圈、銷軸、活塞、油缸端蓋、油缸、鎖緊螺母、調節螺母、銷軸Ⅲ組成。

剎車盤按結構形式分為：水冷式、風冷式和實心剎車盤三種。

鉗架是執行機構的基座，工作鉗及安全鉗均安裝在該基座上。

液壓站包括：油箱組件、泵組、控制塊總成、加油組件、電控箱等。
