離合器閘瓦總成

離合器閘瓦總成

通風型

LT500×200TW780       LT500×250TW750

T600×250TW890        LT700×250TW1010

LT900×250TW1220      LT965×305TW1254

LT900×250TW1200      LT800×250TW1115

LT1070×200TW1410    LT1120×315TW1450

LT1170×250TW1500    LT1250×315TW1570

隔膜型

LT700×135GW935

通風型氣胎離合器材質及主要指標：

鋼 圈：采用優質鋼材經數控下料、埋弧自動焊接、熱處理正火、車床精密加工、鉆模板定位鉆孔、噴漆等工序制作而成。

氣 胎：拉伸強度≥16MPa ，扯斷伸長率≥450％，壓縮永久變形（100℃、22h) ≤60%

邵氏硬度 60±5度。

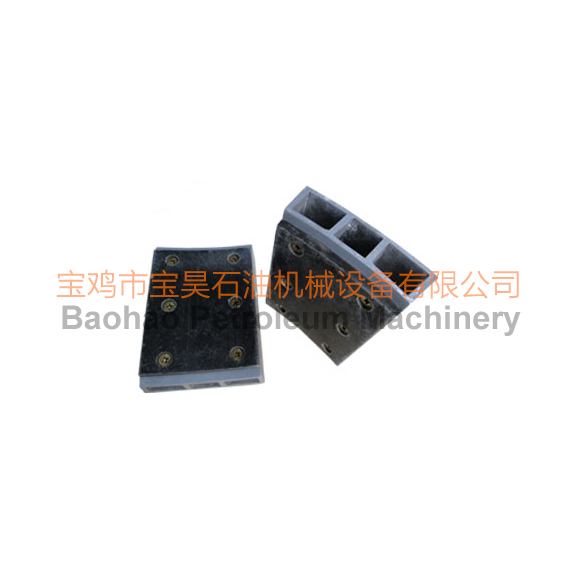

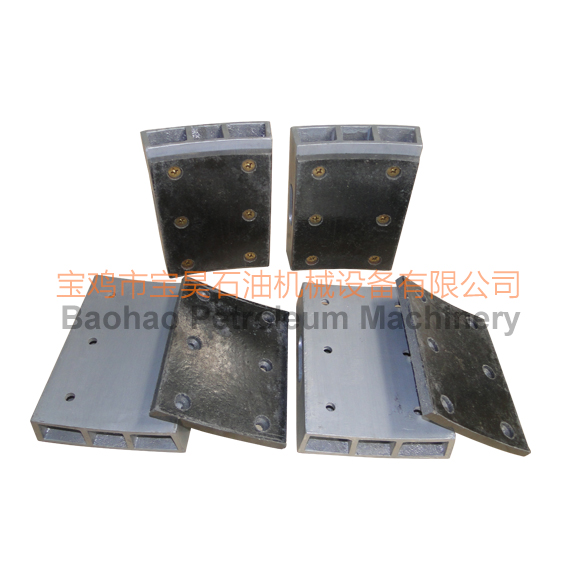

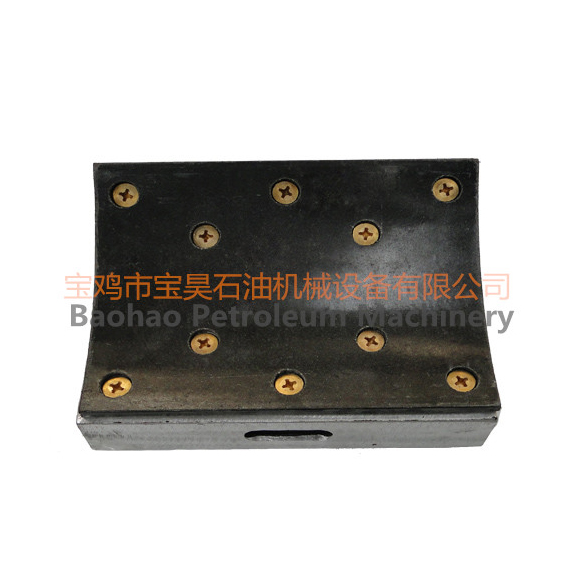

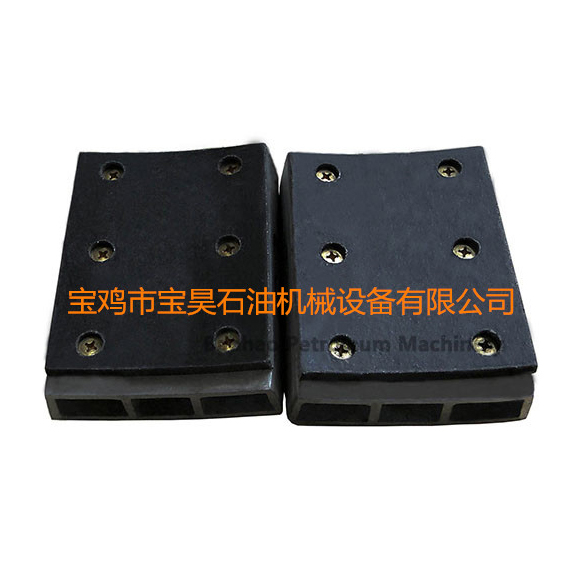

閘 瓦：材料鑄鋁合金，精密鑄造、銑床加工而成。它的柵腔中裝有扭力桿、彈簧片，摩擦塊固定在它的內圓弧面上。閘瓦起著通風、散熱的作用。

扭力桿、彈簧片：扭力桿起導向和平衡的作用。毛坯為45鋼鍛件，車床加工時，通過特殊工裝保證了兩端的同軸度。彈簧片的材料為65Mn ,它有良好的彈性，保證了閘瓦的正常復位。

摩擦塊：摩擦塊的布氏硬度為20-40，當工作溫度在100-250℃時，其摩擦系數為0.35-0.50。
